圖1 山東山大華天軟件有限公司何彥田先生
1 背景
根據《中國移動互聯網發展報告（2014）》藍皮書，截至2014年1月，我國移動互聯網用戶總數達8.38億戶，手機網民規模達5億，占總網民數的八成多，標志著我國移動互聯網發展進入全民時代。
然而，在產品的設計制造領域，雖然很多企業應用了高端CAD系統，但由于產品數據量大，在多單位協作進行總裝與評審時，有時數模數據量可達數十GB，此時軟件與硬件系統都嚴重制約著交流或評審等活動的開展。
圖2 相對滯后的設計制造信息協同
手持設備在企業的受關注度較低，一些企業在智能終端上的嘗試也僅僅是實現基于2D信息或圖片的簡單交流和評審。
2 移動智能終端上的CAD應用
隨著平板、手機等手持設備的性能提升，在這些終端上進行三維形式展現的產品設計、制造與交流已成為可能，尤其是時間與空間受限的時候，其作為PC的重要補充會被應用到企業的研發制造環節中，彌補了PC不便隨身的缺陷從而實現隨時隨地的應用。
圖3 移動智能終端上的CAD應用
如：大型設備的總裝時，借助在移動終端上查看三維設計進行組裝，無需來回折騰到PC機上查看或借助于不直觀的紙質2D圖或工藝指書……
如：外出時也能用平板或手機參與設計制造的評審，加速產品研發進程。
目前的移動CAD應用主要有：
◆達索的Edrawings for ios
◆Autodesk的Inventor Publisher MV for ios
◆PTC的Creo View Mobile
◆華天軟件的ASView
◆浩辰的GstarCAD for iOS、Android
◆中望的ZWCAD Touch for iOS、Android
3 三維數據的輕量化需求
即使在高性能工作站在進行大數據量的瀏覽時也會非常受限，所以在以輕便移動為特點的手持智能終端上，如何將數據“保真”前提下的最大程度輕量化，是實現移動互聯應用時所必須要解決的問題。
為滿足“高性能、易兼容、可擴展、跨平臺”的目標，我們自主研發了SVL三維輕量化存儲解決方案。
目前SVL作為SView產品的數據格式，已經在航天完成技術驗證，并開始作為航天的三維輕量化標準進行推廣，主要用于三維數模評審、三維下廠指導、三維交互手冊、產品生命周期管理軟件、CAVE系統顯示支持。

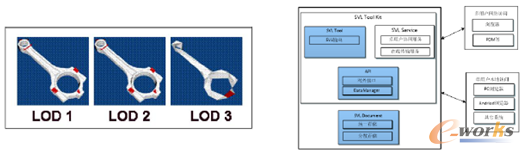

圖4 三維數據的輕量化需求
SView是華天軟件基于SVL數據格式根據實際用戶的需求研發而形成的三維可視化瀏覽器產品，可滿足復雜產品的三維CAD數模瀏覽需求從而支持協同設計、市場營銷、3D打印、售后服務、生產輔助（質檢）、IETM技術手冊……。

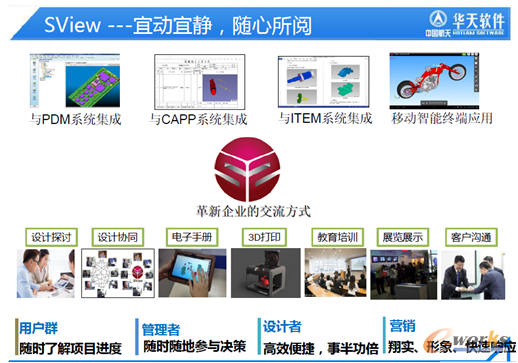

圖5 SView產品介紹
SView安卓版為航天某所提供總裝的整體質量檢測管理，不僅解決工藝、質檢環節的信息孤島問題，還實現了檢測數據采集的質量及效率，保證了生產的周期和質量。

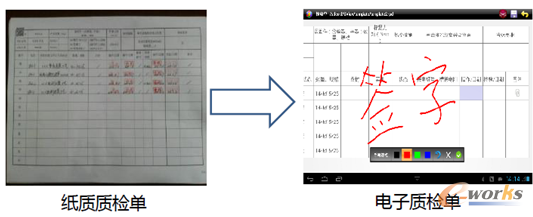

圖6 SView典型案例
4 移動互聯時代下的三維應用展望
移動互聯網使網絡、智能終端、數字技術等新技術得到整合，建立了新的產業生態鏈。企業間的競爭已不再是行業間的競爭，而是面向專業的、綜合的競爭。
精準解決用戶應用難題、用專業工具解決專業問題，對用戶個性化/專業化的定制開發與服務將是三維應用的新趨勢。
圖7 華天軟件“私人定制”

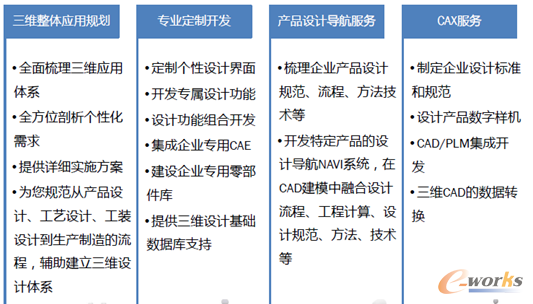

圖8 SV私人定制服務內容
經過“私人定制”計劃開發的系統，不僅能極大的壓縮產品設計工作時間，如石化靜設備專業設計系統（8小時縮短到5分鐘），還可以實
現一些通用CAD無法實現的專業性極高的應用需求，如：
◆鑄造工藝設計系統
◆數控彎板機設計軟件
◆電磁仿真軟件……
這都為實現產品創新設計提供了支撐平臺，是創新性企業和機構在技術改造方面可充分借鑒的“他山之石”。
圖9 華天軟件微信及二維碼
本文根據山東山大華天軟件有限公司何彥田先生在“第十屆中國制造業產品創新數字化國際峰會”上的發言整理而成，未經本人確認。
