目前，三維CAD在產品設計階段的應用逐漸深入，數字化樣機、全三維下廠、數字化工廠也逐步成為高端制造業的迫切需求。然而，在大部分制造業企業里，工藝和制造階段仍沿用以二維圖紙傳遞產品設計與機械加工信息的傳統模式。在三維轉二維的過程中易造成數據失真，同時二維工序簡圖常常給工藝信息識別帶來障礙……這些題嚴重影響著制造過程的效率。三維數據在工藝、生產部門的延伸應用已成為必然趨勢。
三維工藝銜接設計和制造，為智能制造奠定堅實基礎
華天軟件長期致力于智能制造技術的研發，積累了產品研發、工藝設計與管理的豐富實戰經驗。憑借著3D核心技術優勢，將工藝設計思路和方法融入到三維產品模型的可視化交互過程中，水到渠成，打造出行業領先的計算機輔助三維工藝設計（3D CAPP）系列產品SVMAN。從產品裝配和零件部加工方向分別推出，面向三維裝配工藝的SVMAN-A和面向機械加工工藝的SVMAN-M兩大產品，輔助企業工藝設計從二維全面轉向三維。SVMAN將三維數據作為貫穿設計、工藝、生產、檢驗維修等環節的核心載體，實現設計與工藝數據的協同共享，各環節不需要間重復創建，保證全生命周期過程的三維貫通。
SVMAN-A：三維裝配工藝設計系統
在三維產品模型基礎上，依托自主研發的三維輕量化和可視化技術，實現產品裝配工藝的數字化規劃和仿真。三維工藝設計的成果可下放到裝配制造車間，直觀地指導生產。同時，SVMAN-A與PDM、MPM、MES等系統的集成，實現工藝數據的統一管理和共享復用。
SVMAN-A技術優勢
以三維產品模型為基礎，可視化地完成工藝設計
利用結構化工藝設計模式，SVAMAN-A支持產品BOM、工藝、工廠、資源的關聯設計。在三維環境下，“所見即所得”地完成裝配工藝BOM結構的調整、零部件分配、裝配工藝設計及全列表編輯和統計匯總。通過關聯設計BOM與工藝BOM，實現多種情形下的BOM對比分析更改。

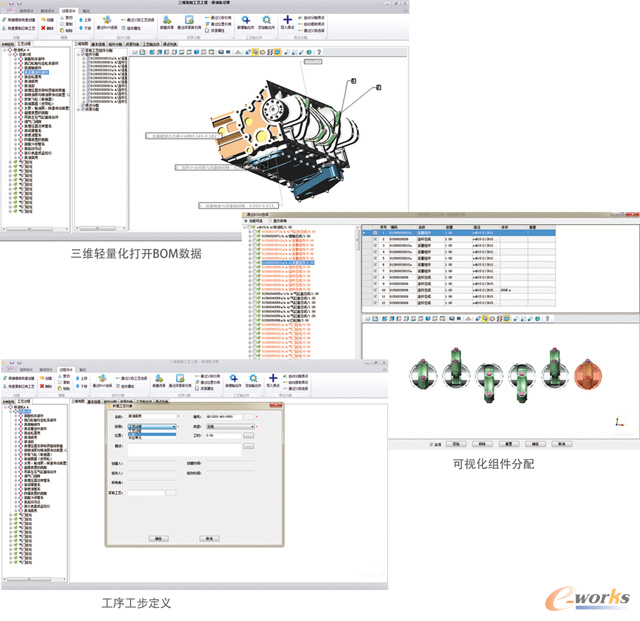

圖1 BOM對比分析更改
SVAMAN-A支持多工藝路線的編輯和工藝視圖的解析分析。工藝規劃人員可以從知識庫中獲取典型工藝路線，實現工藝過程的快速規劃。
三維工藝仿真，生動傳遞生產指導
通過裝配工藝仿真，SVAMAN-A可以定義裝配和路徑，實現直觀的三維裝配工藝指導，分析可能發生的質量問題，減少實際操作的錯誤，并支持三維裝配工藝的輸出。

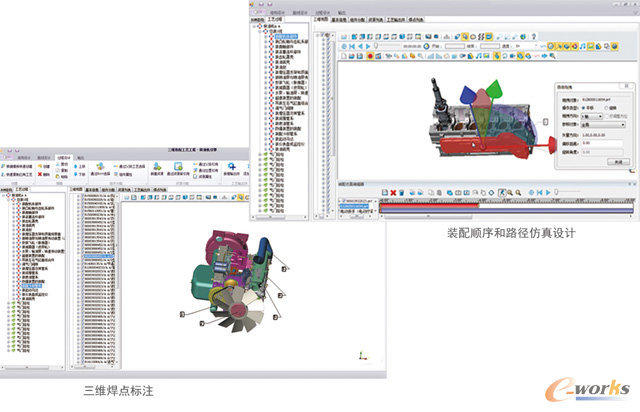

圖2 裝配和路徑
SVAMAN-A還可以查看焊點、焊縫等特征，利用焊點的自動分配及變更分析，有效提高焊接工藝的設計效率。系統還能對焊點進行工藝技術圖解，為焊接工藝的工作指導乃至焊接機器人的編程提供依據。
工藝文件多樣化，滿足多場合應用需求
SVAMAN-A將結構化的工藝設計結果和三維裝配工藝動畫輸出為Excel、PDF、卡片等形式的三維工藝文件，或以三維工藝瀏覽器形式或者網頁形式進行工藝發布。

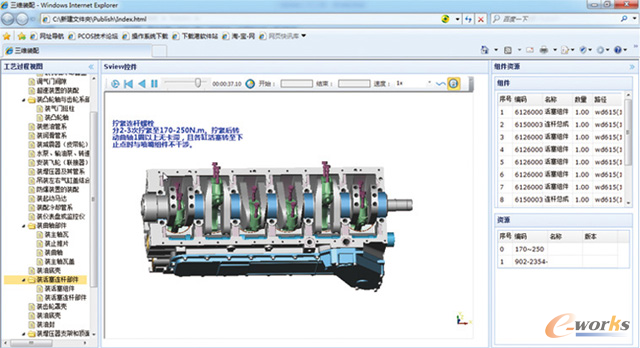

圖3 三維工藝文件
SVMAN-M：三維機加工藝設計系統
SVMAN-M以工藝設計過程為主線，通過與三維模型的交互，可視化地完成制造工藝的設計。支持模型智能分析、工藝知識積累與重用、工藝路線輔助決策，能快速地完成工藝設計，幫助企業大幅提高三維工藝設計效率。
SVMAN-M技術優勢：
智能分析零件模型，實現工藝設計智能化

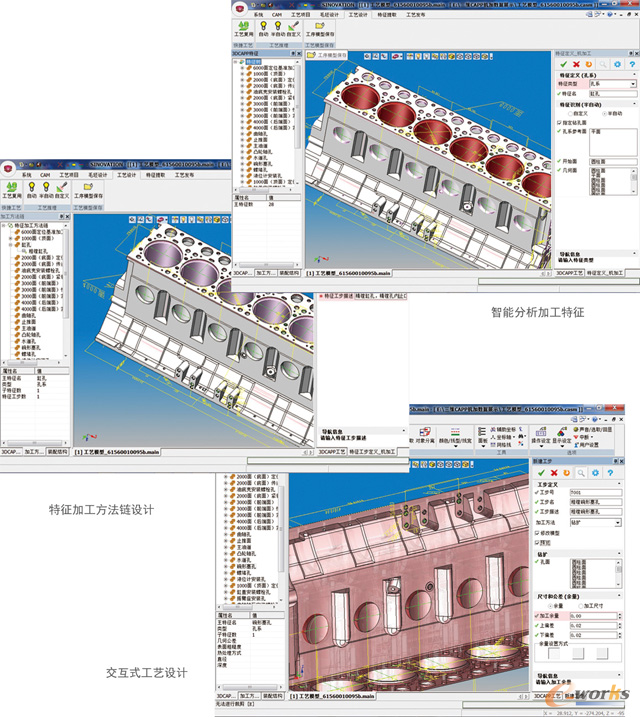

SVMAN-M從零件的三維模型中智能分析出常見加工特征，并利用三維交互式技術來保證識別的正確性。根據加工特征，工藝師可以直觀地、快速地完成工藝編制。

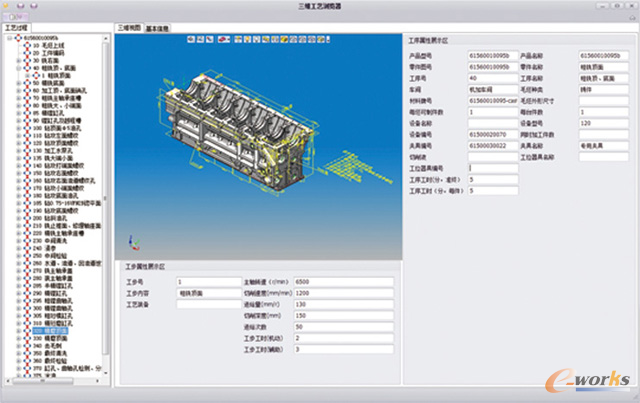

圖4 工藝編制
SVMAN-M支持關鍵重要加工面（特征）的加工工藝路線設計，根據加工特征的工藝屬性，快速選定特征的加工路線。
棒料、方料、盤類、多軸段類、鑄鍛件類等毛坯模型的設計可以在系統中進行自動、半自動式完成。當然，毛坯模型也可以由用戶自己去建模，然后導入到系統。
SVMAN-M以工藝過程和工序模型為基礎，以三維模型和動畫等形式直觀模擬加工過程，并輸出NC代碼。通過與CAM軟件，實現工藝仿真和數控編程。
圖5 工藝仿真和數控編程
通過產品經理的一段描述，讓我們來進一步感受三維機加工藝設計系統的“智慧”。“如果您想要分析哪些面可以組成型腔，您就點擊模型中的一個面，系統幫您計算出這個面所在的型腔。如果您想要知道這個面的加工方法，系統就根據一些條件，從知識庫中去搜索一些方案，供您選擇。如果您想要一個毛坯，系統就可以根據零件模型在三維環境下得到一個毛坯模型。如果你想要中間狀態的工件，您就點擊毛坯模型上的面或零件模型中的加工特征，系統就自動幫您去除材料（體積）。”
直觀指導生產，有效過渡到工藝管理
通過與工藝管理系統的集成，統一管理工藝數據與工藝過程，共享工藝數據和資源。工藝設計結果以網頁、卡片等形式發布，利用專用工藝瀏覽器，在PC、平板電腦、手機等各類終端瀏覽。
圖6 共享工藝數據和資源
工藝知識庫，滿足企業經驗積累和調用
SVMAN-M以加工特征為單元，把企業的實際資源定義到工藝知識庫中。工藝師只需將選項提交系統，然后從提供的推薦方案中選擇即可。
