EIGRP：Enhanced Interior Gateway Routing Protocol

    中文意思是：增加強內部網關路由協議，是早期IGRP的增強版，對IGRP做了一些擴展，原理也差不多，差別不是很大，所以我們?cè)诖司徒榻BEIGRP，不再介紹IGRP了，以后大家也不會再用到IGRP了。但EIGRP是思科私有的一個路由協議，這其實也制約了EIGRP的使用范圍，因?yàn)橹挥性谕�一個網絡中全部都是思科的產品才會使用 EIGRP，但要考慮到一個網絡的擴展功能。那萬一以后要使用其他廠家的產品怎么辦?所以一定要考慮好用不用EIGRP。下面咱們就花點時間來看一下 EIGRP的相關知識點，首先就從EIGRP特性入手：

    EIGRP特性：

    EIGRP早點是在IOS9.21的時候就支持EIGRP了，現在IOS的版本已經達到12.4了，大家可以從官網找到相關的IOS文件：

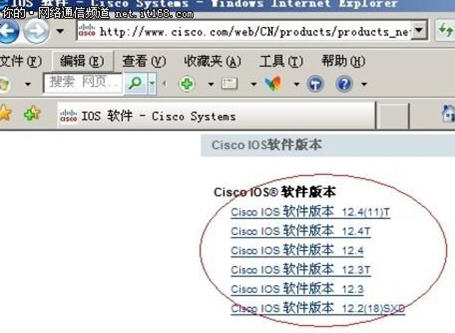

▲ IOS軟件

    關鍵是EIGRP是一個混合型的路由協議，也就是說它結合了距離矢量和鏈路狀態兩種路由協議的特性。但是距離矢量和鏈路狀態都有自己的弊端民。如距離矢量容易產生環路，而且是以跳數為計算路徑不是很準確。那么鏈路狀態協議是沒有環路了，而且是以cost來作為metric值作為最佳路由，但是因?yàn)樗�的算法�?fù)雜，所以必須占用一定的資源。那么EIGRP就結合它們有自己的一些特性：

    收斂速度快：相對于RIP來說，收斂速度是很多的，不敢說比OSPF絕對快，但絕對比RIP要快，我們前面介紹RIP的時候我們也看到了RIP有一個30秒的廣播時間，有180秒的無效時間，還有240的刷新時間，所以當網絡出現更改時，這個收斂速度是很慢的，在此EIGRP使用的是鏈路狀態的收斂形式，對外宣布的鏈中狀態，所以EIGRP相對來說要快很多。

    無環路的無類路由：因?yàn)樗�采用的是一位荷蘭的計算機科學家Dijkstra于1959年發現的算法，這種算法有點復雜，但能保證網絡中的每一個路由器都有一個整個的網絡鏈路圖，不會產生網絡環路。

    增量路由更新： RIP是將整個路由表都發給對方，而EIGRP是將發生更新的路由發給對方，這和我們平時所說的增量備份和差異備份有點相似，所以相比來說性能要高。而且采用的是trigger update，如果沒有更新是不是發送的，這點和RIP也不一樣!

    支持等價與非等價路徑的負載均衡：RIP支持的是4條等價的負載均衡，針對一些廠家可以支持6條cost相同的OSPF負載均衡，但都是等價的負載均衡，但是只有EIGRP可以實現非等價的負載均衡。

    使用單播或組播代替廣播：

    支持多種網絡層協議：支持IP、Novell 公司的IPX、Apple的AppleTalk等等協議，主要是因?yàn)樗�有一個協議相關模塊!

    至于說其他特性就不再細細介紹了，如：支持VLSM和CIDR、支持路由的手動匯總。

    EIGRP中的三張表：

    EIGRP如果想正常工作必須用到三張表，分別是鄰居表，拓?fù)浔恚�路由表，這一點和鏈路狀態差不多!我們來看一下這三張表是如何協同工作的，如圖所示：

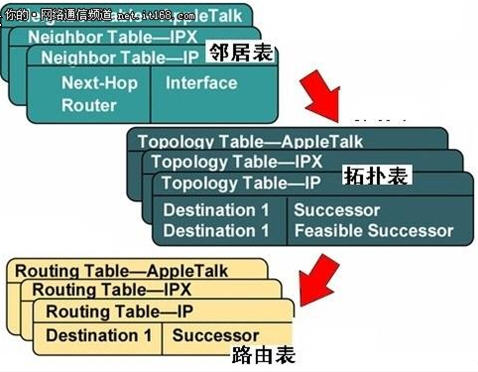

▲EIGRP三張表

    鄰居表中存放的是netxt-hop router 與interface的對應關系，也就是說存放的是下一跳及本地接口，通過本地的哪個接口可以到達下一跳，但是必須是運行EIGRP路由器的直連路由信息。

    拓?fù)浔恚簭泥従颖碇袑W(xué)過來的所有的路由信息，也就是所有目標網絡的信息，其中有successor后繼路由以及feasible successor(FS)可行后繼路由，當然最終放到路由表的只有后繼路由，那這個FS有什么用呢，是說如果萬一后繼路由壞了，路不通了，那么可行后繼路由就成了后繼路由放到路由表中，其實也是一個冗錯機制!

    路由表：存放的是到達對方的最佳路由信息。

    一個數據包能不能被轉發最終依靠的是路由表。

    下面看一下FD和AD兩個概念：這兩個概念也很容易理解：

    FD：Feasible Distance 可行距離

    AD：Advertised Distance 宣告距離

    它們兩個術語之間有什么關系，針對每一個路由器，都會根據它所宣告的距離AD及cost來計算自己到達對方的FD。然后最小的FD就是到達對方的最佳路由。

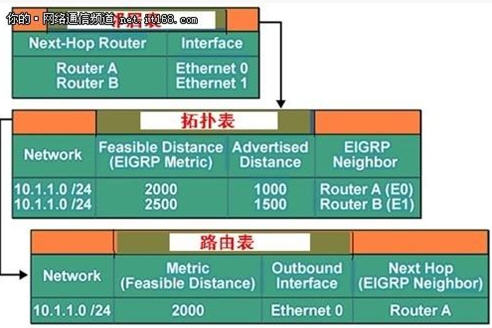

▲ FD、AD

    那有人問這個metric值是怎么算出來的，這里需要參考這么幾個參數：

    帶寬，延遲，可靠性，負載以及MTU那么在這里必須用到的是帶寬和延遲

    公式如下：256*min(BW)+sum(DLY) 那這里如果不乘以256就是IGRP的metric計算方法，因?yàn)镮GRP以后大家不會再用了，在此就不再介紹。

    其中BW就是帶寬，DLY就是延遲。

    最后咱們來看一下EIGRP的具體配置，配置對大家來說就是張飛吃豆芽，總的來說就兩個命令：

    啟動EIGRP：

    Router eigrp 自治系統號

    注意這個號是1-65535，注意這個自治系統號必須一樣，實驗中大家可以隨便指定，但是工作中由運營商給我們分配好!

    宣告主連網絡號：

    Network 網絡號

    這里有幾個和驗證相關的命令：

    顯示鄰居表的內容：show ip eigrp neighbors

    顯示拓?fù)浔淼膬?nèi)容：show ip eigrp topology

    顯示當前EIGRP路由表內容： show ip route eigrp

    查看EIGRP的流量信息： show ip eigrp traffic

    顯示當前運行的協議：show ip protocols

    關于CCNA部分中的EIGRP就暫且講這么多了，其實EIGRP還是相當復雜的一個協議，更多內容請參考CCNP部分。下面咱們還是以一個實驗來結束這節課!

    Lab：動態路由協議EIGRP

    實驗?zāi)康模和ㄟ^(guò)EIGRP路由協議使得網絡中達到全網互通的效果。

    設備：三臺Cisco系統路由器.

    拓?fù)鋱D：

▲ 實驗拓?fù)鋱D

    Router1上的配置：

    RA>en

    RA#conf t

    RA(config)#interface s2/0

    RA(config-if)#ip address 192.168.0.1 255.255.255.0

    RA(config-if)#clock rate 64000

    RA(config-if)#no shutdown

    RA(config-if)#exit

    RA(config)#interface fa0/0

    RA(config-if)#ip address 10.10.10.1 255.255.255.0

    RA(config-if)#no shutdown

    RA(config-if)#exit

    RA(config)#router eigrp 1

    RA(config-router)#network 10.10.10.0

    RA(config-router)#network 192.168.0.0

    RA(config-router)#no auto-summary

    Router2上的配置：

    其他語句參考上面：

    RB(config)#router eigrp 1

    RB(config-router)#network

    RB(config-router)#network 192.168.0.0

    RB(config-router)#network 192.168.1.0

    Router3上的操作：

    RC(config)#router eigrp 1

    RC(config-router)#network 192.168.1.0

    RC(config-router)#network 20.20.20.0

    驗證：

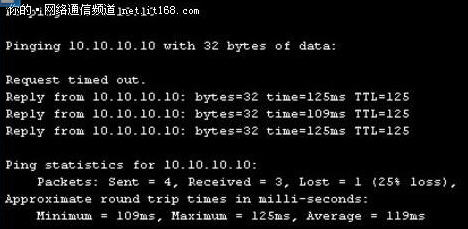

▲ 驗證

    我們?cè)赗outer2上顯示一下具體的路由信息：

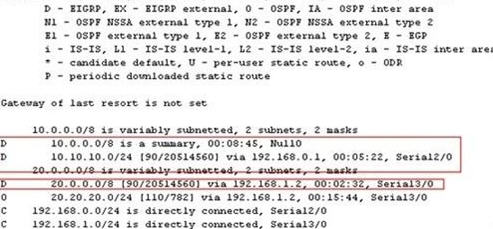

▲路由表

    我們還可以使用 show ip eigrp neighbors顯示鄰居表的信息：

▲ 鄰居表

    在鄰居表中可以看到有兩個鄰居!至于其他相關驗證請大家自行測試!至此，我們的路由協議就全部介紹完畢。

    當然在工作中有可能會遇到在一個網絡中同時運行OSPF，RIP或者是EIGRP三種協議的情況，那么就涉及到一個路由協議引入的問題。我們有時間再來討論!
