1.PDM系統
1.1 PDM簡介
PDM即Product Data Management，產品數據管理。PDM技術是管理與產品有關的過程和信息的技術。過程，即對產品過程的定義和管理，包括流技術文件發放和工作流程的審批等。信息，包括產品屬性信息，產品BOM信息，CAD數模，設計文過程和信息集成起來，通過標準化的工作方式統一管理，使產品數據在生命周期內的傳遞和使用保持一致和安全。
1.2 PDM實施過程
上海匯眾汽車制造有限公司（以下簡稱：上海匯眾）自2009年起，按照三個階段整體規劃，進行PDM系統的實施。第一階段，在產品研發部門首先實施了PDM系統，實現了三維CAD與PDM的集成，電子審批流程的管理，產品數據的管理，重用分類庫的管理。在第二階段中，在深入和完善第一階段的基礎上，實施了CAE數據管理，試驗數據管理和經驗數據管理。第三階段實現了對制造工藝的管理，對工藝路線實現在PDM系統中規劃和管理，從而根據工藝路線指導工藝分工。同時實現了EBOM向PBOM（工藝BOM）的轉換，保證設計BOM與工藝BOM數據的一致性。第一和第二階段的推進，為第三階段的項目實施奠定了基礎。在第三階段的工作中，實施目標是把PDM拓展到工藝部門和制造工廠，建立完整的PDM系統，全面提升制造管理水平。
2.PDM在上海匯眾實施過程中的功能化
2.1 基本數據管理
在上海匯眾在實施PDM的過程中，第一個階段是關鍵，更是基礎。上海匯眾采用西門子公司的數據管理系統Teamcenter8.3（以下簡稱：TC8.3）對各類文檔，產品數據以及相應的屬性和版本信息進行管理。
2.1.1 Item（對象）的創建
Item是組成PDM各種數據類型的單元，它可以是一個技術文件，可以是一個產品數模，也可以是一個工藝PBOM。每種類型的Item都有自己的命名規則，且命名都是沒有重復的。
2.1.2 Item的存放
在TC8.3種，每種類型的Item對象都有各自存放的位置，或是存放在文件夾中，或是以離散的狀態游離在數據庫的卷中，在【我的Teamcenter】中存放的便是文件夾以及存放與其中的Item。
2.1.3 Item的版本管理
在產品生命周期中，產品設計數據會存在不同的狀態，一旦數據通過流程得到發布，那么該狀態即是一個確定了的鎖定狀態，是不允許再在當前狀態下，進行修改的，只有通過修訂的方式產生新的版本，產品工程師將對升版后的Item再次進行修改和維護。
2.1.4 數據的所有權和修改權的定義
每個數據對象都是賦給某個所有者的，該所有者具有修改，保持或者刪除的權限，其他人是沒有以上權限的，這樣就保證了數據的安全性。
2.1.5 數據的查詢
根據匯眾數據的類型和屬性特點，對PDM系統自定義了多個數據查詢方式。并根據各屬性，對各類型數據進行查詢。
圖1 匯眾圖紙查詢
2.1.6 工作流程管理

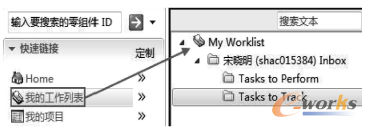

對產品開發的流程進行管理是PDM系統的基本功能，流程定義工作通過一個或多個步驟來實現，在執行流程的過程中，通過流程步驟使文檔，任務，信息等在不同人員之間傳遞。當用戶打開【我的工作列表】時，就可以看到最新的流程任務清單。流程發起者可以隨時查看流程進度。
2.2 產品結構管理
產品結構管理器（Product Structure Editor）主要用于創建，修改和查看產品的BOM結構關系，主要功能有：建立，編輯產品結構，瀏覽產品結構，查詢產品結構等，同時上海匯眾將導出技術文件功能集成在產品結構管理器中，即可以對產品總成導出產品明細表，追溯目錄，分析表等技術文件。
2.3 三維CAD和PDM的集成
相當一部分底盤產品的研發過程都是是三維CAD的環境下進行的，上海匯眾將使用的NX和CATIA集成到PDM系統中，使得產品的數模，圖紙和結構都可以在集成在PDM系統下的三維軟件中得到創建，修改和維護。同時產品的結構還可以和產品結構管理器雙向同步更新。
2.4 CAE仿真數據和產品試驗數據的管理
將CAE仿真工作和產品試驗工作的工作流程集成在PDM系統中，同時對CAE仿真計算的結果數據和產品試驗的結果數據以數據對象的方式存放在PDM系統中，使得數據得以保留，為后續設計者提供數據參考。
2.5 經驗數據的管理
對在產品設計開發過程中積累的設計經驗進行總結和匯總，然后按照產品類型在PDM系統中進行分門別類的創建，為后續產品的開發留下寶貴的經驗數據，避免相同問題重復發生，降低開發成本，提高產品開發效率。
2.6 制造工藝的管理
對沖壓、機加、焊接、油漆、裝配、鑄造、熱處理7大工藝在PDM系統中實現結構化設計和管理，使用典型工藝模板生成工藝，使用典型工序模板生成工序清單。將PFMEA、控制計劃、操作指導卡結構化并與工序關聯，工藝與工廠關聯、工序與工位、工裝關聯。基于結構化工藝定義工序輔料、自動生成材料定額表、輔料定額表。創建工裝設備，量檢具，工位器具等資源庫，實現工裝資源的重用。
圖2 工裝資源重用
3.結束語
通過對PDM系統在上海匯眾中的應用論述，可以看出PDM技術功能的模塊化和先進性，它的推廣也必將成為汽車業將來發展的趨勢。同時在上海匯眾PDM項目的實施過程中，做了大量的客戶化定制，讓PDM的系統理念和上海匯眾的企業管理特點良好的結合在一起。當然，PDM系統的實施并不是購買一套軟件產品就可以成功的，而是在使用過程中需要不斷的改進和優化，PDM實施與運用才算得上是成功的。
