隨著移動通信業務的發展，增值業務市場也呈快速發展的趨勢，增值市場規模逐年增長。用戶對業務的需求也呈現出多樣化的趨勢，移動通信運營商在激烈的市場競爭中，利用現有的業務平臺及資源，靈活組合，適時推出用戶所需的各種新業務，將會極大地增加運營商的市場競爭能力。然而傳統的服務實現使用不同的語言和技術，并且運行于不同平臺和操作系統之上。因此，各個系統相互孤立，難以進行通信，并且其內部信息處理手段的差異較大，數據存在不一致性，彼此之間難以進行信息、數據的交換和共享。現在，隨著SOA（service-oriented architecture，面向服務的架構）技術的出現和快速發展，可以很好地解決該問題。SOA架構以服務為基本單元，通過把不同應用封裝成統一的Web服務來屏蔽系統間的差異性；以服務作為構建時的基礎組件，通過服務組合技術對散列的組件進行組合，從而解決服務間數據的交互和共享，以松耦合的方式實現跨機構的協作業務流程；通過服務組合技術對業務流程的全過程進行監管，實現流程的簡化和優化。
1.面向服務的體系架構SOA
SOA 是以服務為基礎的組件模型。服務作為封裝特定功能的實體，以業務為其核心理念，通過定義良好的接口的契約彼此間進行聯系。同時，服務是中立的，可以獨立于特定的技術和平臺。服務具有可重用性，一個定義良好的服務可以在多個業務流程的組裝中使用。也正是因為SOA 中所有應用都是服務，基于SOA 的系統平臺可以采用服務組合技術將單獨的、中立的、封裝完善的服務組合成新的、復雜的服務，從而實現數據共享。又因為服務之間的交互是通過標準定義的接口進行的，基于SOA 的系統平臺可以屏蔽由于平臺、操作系統以及實現語言不同而造成的差異。
基于SOA 的IT 架構以一系列執行業務功能的服務為基礎，通過服務的形式重用企業現有資產。同時，通過服務的不同組合不僅實現異構環境中的消息、數據的交互和共享，還可以使業務流程變得更加靈活，從而迅捷有效地滿足現實生活中快速變化的業務需求。可見，要使搭建的架構靈活多變，就要考慮服務構建、數據模型和服務編排這三方面采用何種技術來實現。如圖1 所示為SOA關鍵技術及其關系。
本文重點研究服務組合技術。SOA架構中的服務組合編排模型不僅要滿足異構、松耦合的要求，還要是敏捷的，因此與Web 服務關聯的服務組合技術BPEL （Business Process Execution Lan原guage）以其基于服務、松耦合、高度敏捷等特點成為構建SOA 架構的首選服務編排模型。BPEL 的描述文件是WSDL，不僅支持Web 服務，也可以更好地支持SCA定義的服務。同時，BPEL 規范可以把其定義的流程本身暴露為Web 服務對外提供服務。同時由XML Schema 定義的BPEL 規范可以直接把SDO 定義引入到自己的變量到中，作為其變量進行操作。總之，BPEL 是SOA 服務編排的核心技術，同時也是具體業務流程的體現。

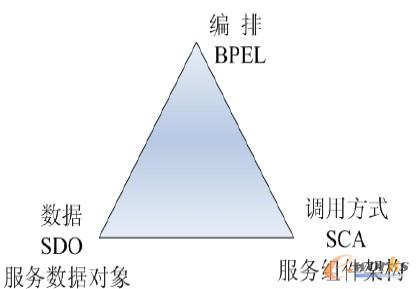

圖1 SOA關鍵技術及其關系
2.基于BPEL 的服務組合技術
BPEL 技術規范即業務流程執行語言規范，是以Web服務、XML 為基礎的諸多規范上提出的一種新型的業務流程的定義語言規范。它的靈感來源于IBM 的WSFL 以及微軟的XLANG。其中，WSFL是一種以圖為基礎的流程模型，其特點是靈活、直觀；XLANG 即工作流程描述語言，它以過程代數為基礎，具有結構化構造的優勢。BPEL 作為兩者結合的產物，以用Web 服務接口標準描述的伙伴和業務流程的交互為基礎，定義了描述業務流程的語法規范，主要用于業務流程建模。作為一個Web 服務組合標準，BPEL可以直接描述一組Web 服務的操作順序，以及服務間交互時共享的數據，還可以處理Web 服務使用過程中發生的異常；作為執行流程的建模語言，BPEL 可以組合現有的服務，從而生成一個新的更為復雜的Web服務。
BPEL是一個基于開放標準的技術規范，這些技術規范為BPEL 流程的執行提供環境。圖2展示了BPEL 規范與其相關技術標準的關系。

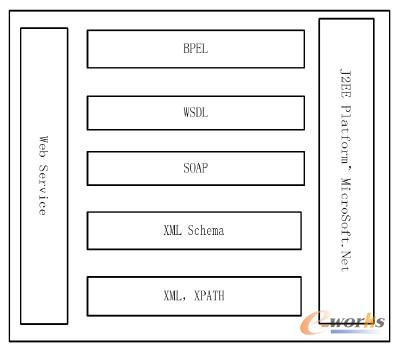

圖2 BPEL規范與相關技術標準的關系示意圖
BPEL規范描述的是各成員服務何時、為何、以何種順序被調用，還為服務提供錯誤處理和補償機制。因此，基于BPEL 規范的流程定義總體可分為三個部分，這三部分之間的關系如圖3所示。

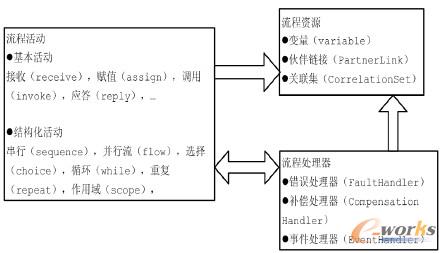

圖3 BPEL流程規范分類示意圖
3.基于BPEL 的服務組合實現方法
基于BPEL 的服務組合方法可歸納為兩個部分，一是為業務流程中涉及的每個活動設定一個抽象服務，形成抽象服務流程定義；二是執行前通過中間環節進行服務匹配和綁定，將每個抽象服務替換成一個實體服務，將抽象服務轉換成實際的符合BPEL 規范的業務流程文檔，此部分是整個方法實現的核心。
3.1 抽象服務流程定義
由于BPEL 業務流程通過WSDL 技術規范對其與成員服務之間交互的接口進行描述，相關活動的實現要發布成WSDL 文件描述的服務。這些生成的WSDL 文件即為抽象服務流程定義。在本文中Web 服務是基于Axis2 框架搭載Tomcat 服務器發布實現的，把Axis2 與平臺開發環境進行整合，整合后開發好的類直接在Tomcat 服務器上發布即可通過在瀏覽器中鍵入網址獲得相應的WSDL描述。
3.2 服務接口的調用
在BPEL 流程中，流程與成員服務之間的交互是通過伙伴鏈接調用WSDL 描述的服務接口實現的，因此，服務接口的調用是對伙伴鏈接的定義。在實際執行過程中，難免會發生錯誤或者異常，需要對其進行處理以及進行一些必要的補償操作。使用流程處理器可以提高服務質量，增強BPEL 流程的健壯性。在業務流程中，可能發生人工審批和業務取消同時操作并生效的錯誤，此時需要添加錯誤處理器捕獲錯誤和補償處理器添加補償措施。
