當VPN站點跨越多個ISP時，此時需要PE設備在不同的as域之間進行vpn路由的交互，從而產生了跨域VPN的組建。
RFC 2547bis中提出了三種跨域VPN解決方案，分別是：
·VRF-to-VRF：ASBR間使用子接口管理VPN路由，也稱為Inter-Provider Option A;
·EBGP Redistribution of labeled VPN-IPv4 routes：ASBR間通過MP-EBGP發布標簽VPN-IPv4路由，也稱為Inter-Provider Option B;
·Multihop EBGP redistribution of labeled VPN-IPv4 routes：PE間通過MP-EBGP發布標簽VPN-IPv4路由，也稱為Inter-Provider Option C。
ps:ASBR 為as域的邊界路由。
網上已經有了很多關于跨域VPN的組建介紹，這里只是摘錄了H3C文檔中的一些描述，算是自己mark一下：
1. ASBR間使用子接口管理VPN路由
這種方式下，兩個AS的PE路由器直接相連，PE路由器同時也是各自所在自治系統的邊界路由器ASBR。
作為ASBR的PE之間通過多個子接口相連，兩個PE都把對方作為自己的CE設備對待，使用傳統的EBGP方式向對端發布IPv4路由。報文在AS內部作為VPN報文，采用兩層標簽轉發方式;在ASBR之間則采用普通IP轉發方式。
理想情況下，每個跨域的VPN都有一對子接口與之對應，用來交換VPN路由信息。

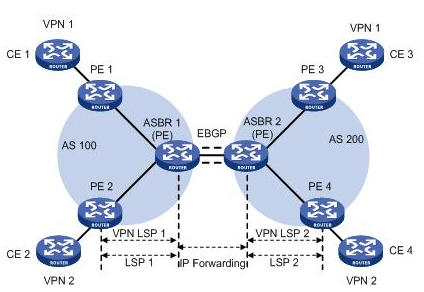

圖 1 ASBR間使用子接口管理VPN路由組網圖
使用子接口實現跨域VPN的優點是實現簡單：兩個作為ASBR的PE之間不需要為跨域進行特殊配置。
缺點是可擴展性差：作為ASBR的PE需要管理所有VPN路由，為每個VPN創建VPN實例。這將導致PE上的VPN-IPv4路由數量過于龐大。并且，為每個VPN單獨創建子接口也提高了對PE設備的要求。
2. ASBR間通過MP-EBGP發布標簽VPN-IPv4路由
這種方式下，兩個ASBR通過MP-EBGP交換它們從各自AS的PE路由器接收的標簽VPN-IPv4路由。
路由發布過程可分為以下步驟：
(1) AS 100內的PE先通過MP-IBGP方式把標簽VPN-IPv4路由發布給AS 100的邊界路由器PE，或發布給為ASBR PE反射路由的路由反射器;
(2) 作為ASBR的PE通過MP-EBGP方式把標簽VPN-IPv4路由發布給AS 200的PE(也是AS 200的邊界路由器);
(3) AS 200的ASBR PE再通過MP-IBGP方式把標簽VPN-IPv4路由發布給AS 200內的PE，或發布給為PE反射路由的路由反射器。
這種方式的ASBR需要對標簽VPN-IPv4路由進行特殊處理，因此也稱為ASBR擴展方式。

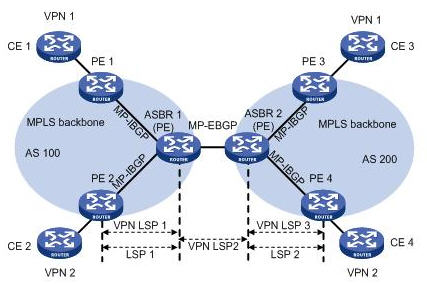

圖2 ASBR間通過MP-EBGP發布標簽VPN-IPv4路由組網圖
在可擴展性方面，通過MP-EBGP發布標簽VPN-IPv4路由優于ASBR間通過子接口管理VPN。
采用MP-EBGP方式時，需要注意：
ASBR之間不對接收的VPN-IPv4路由進行VPN Target過濾，因此，交換VPN-IPv4路由的各AS服務提供商之間需要就這種路由交換達成信任協議;
VPN-IPv4路由交換僅發生在私網對等點之間，不能與公網交換VPN-IPv4路由，也不能與沒有達成信任協議的MP-EBGP對等體交換VPN-IPv4路由。
3. PE間通過MP-EBGP發布標簽VPN-IPv4路由
前面介紹的兩種方式都能夠滿足跨域VPN的組網需求，但這兩種方式也都需要ASBR參與VPN-IPv4路由的維護和發布。當每個AS都有大量的VPN路由需要交換時，ASBR就很可能成為阻礙網絡進一步擴展的瓶頸。
解決上述可擴展性問題的方案是：ASBR不維護或發布VPN-IPv4路由，PE之間直接交換VPN-IPv4路由。
兩個ASBR通過MP-IBGP向各自AS內的PE路由器發布標簽IPv4路由。
ASBR上不保存VPN-IPv4路由，相互之間也不通告VPN-IPv4路由。
ASBR保存AS內PE的帶標簽的IPv4路由，并通告給其它AS的對等體。另一個自治系統中的ASBR也通告帶標簽的IPv4路由。這樣，在入口PE和出口PE之間建立起一條LSP。
不同AS的PE之間建立Multihop方式的EBGP連接，交換VPN-IPv4路由。

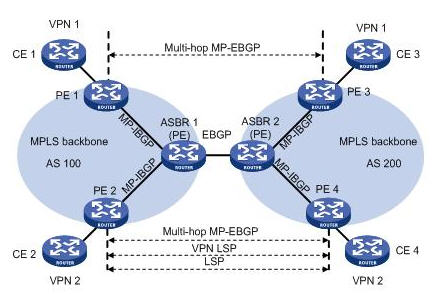

圖 3 PE間通過Multi-hop MP-EBGP發布標簽VPN-IPv4路由組網圖
為提高可擴展性，可以在每個AS中指定一個路由反射器RR(Route Reflector)，由RR保存所有VPN-IPv4路由，與AS的PE交換VPN-IPv4路由信息。兩個AS的RR之間建立跨域VPNv4連接，通告VPN-IPv4路由。如圖 10所示。

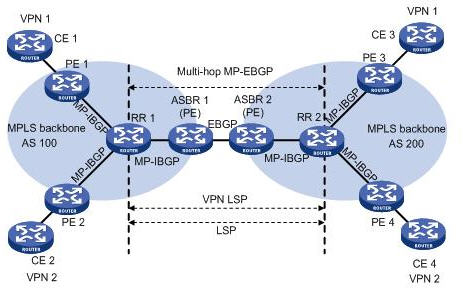

圖 4 采用RR的跨域VPN OptionC方式組網圖
